A. Pengertian
Dynamic Host Configuration Protocol adalah protokol yang berbasis arsitektur client/server yang dipakai untuk memudahkan pengalokasian alamat IP dalam satu jaringan. Sebuah jaringan lokal yang tidak menggunakan DHCP harus memberikan alamat IP kepada semua komputer secara manual. Jika DHCP dipasang di jaringan lokal, maka semua komputer yang tersambung di jaringan akan mendapatkan alamat IP secara otomatis dari server DHCP. Selain alamat IP, banyak parameter jaringan yang dapat diberikan oleh DHCP, seperti default gateway dan DNS server.
B. Latar Belakang
Karana sebuah jaringan lokal yang tidak menggunakan DHCP harus memberikan alamat IP kepada semua komputer secara manual, maka dari itu DHCP diperlukan untuk mempermudah.
C. Maksud dan Tujuan
Memudahkan pengalokasian alamat IP dalam satu jaringan
D. Alat dan Bahan
1. PC / Laptop
2. Cisco Packet Tracer
E. Jangka Waktu
10 Menit
F. Tahap Pelaksanaan

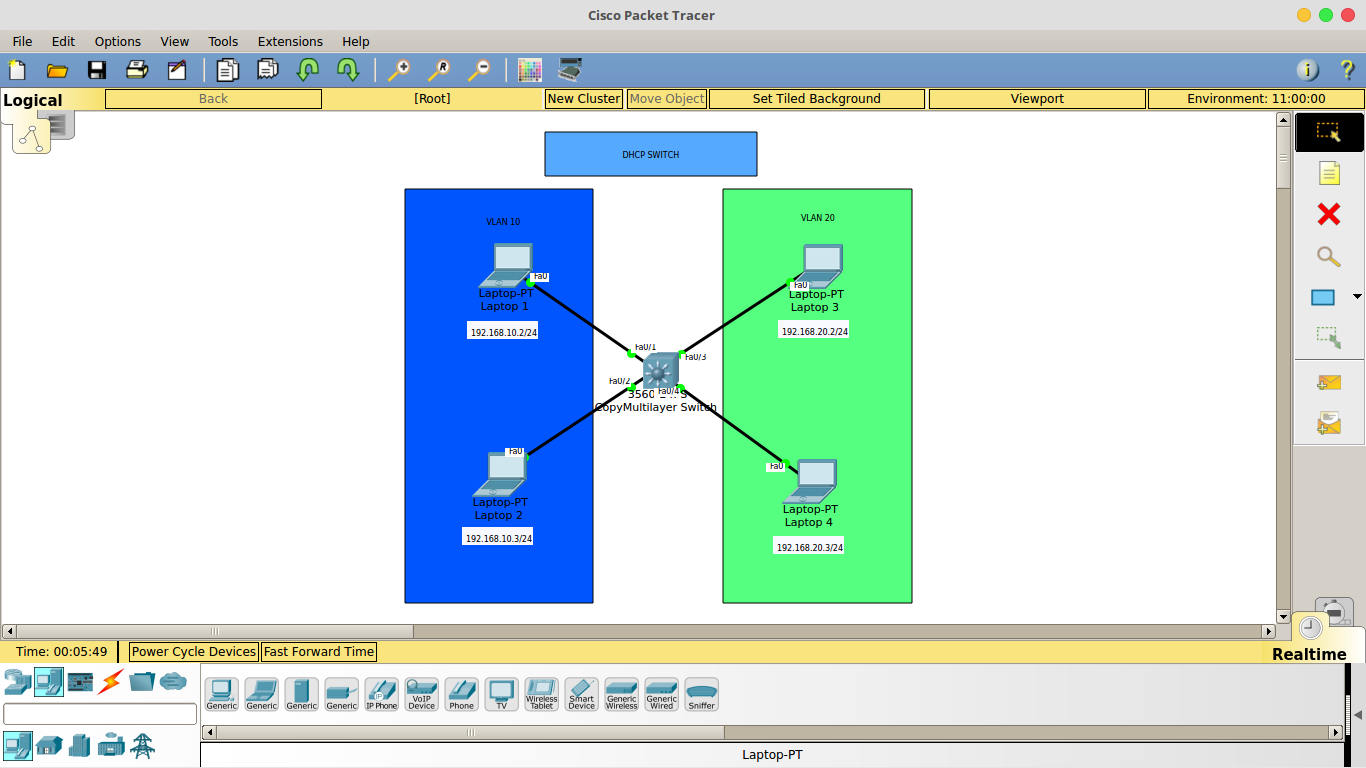

1. Buat topologi seperti ini terlebih dahulu.
2. Double klik pada Miltilayer Switch > CLI untuk menconfig DHCP.
3. Berikut perintah - perintah untuk menconfig DHCP:
Switch>enable4. Buat interface VLAN dan beri ip address.
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name TKJ
Switch(config)#vlan 20
Switch(config-vlan)#name MM
Switch(config-vlan)#exit
Switch(config)#int fa0/1
Switch(config-if)#switchport access vlan 10
Switch(config)#int fa0/2
Switch(config-if)#switchport access vlan 10
Switch(config)#int fa0/3
Switch(config-if)#switchport access vlan 20
Switch(config)#int fa0/4
Switch(config-if)#switchport access vlan 20
Switch(config)#int vlan 10Switch(config-if)#ip address 192.168.10.1 255.255.255.0
Switch(config)#int vlan 20Switch(config-if)#ip address 192.168.20.1 255.255.255.0
5. Ketikkan perintah ip routing untuk merouting VLAN.
Switch(config)#ip routing
6. Konfigurasi DHCP.
Switch(config)#ip dhcp pool vlan10
Switch(dhcp-config)#network 192.168.10.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.10.1Switch(dhcp-config)#dns-server 8.8.8.8
Switch(config)#ip dhcp pool vlan20
Switch(dhcp-config)#network 192.168.20.0 255.255.255.0
Switch(dhcp-config)#default-router 192.168.20.1
Switch(dhcp-config)#dns-server 8.8.8.8
7. Ketikkan perintah "do show ip dhcp binding" untuk menampilkan client yang mendapat ip dhcp.
8. Setelah itu double klik pada masing - masing PC / Laptop > IP Configuration.
9. Klik DHCP sampai DHCP request successful
10. Setelah itu double klik pada masing - masing PC / Laptop > Comment Prompt.
11. Kemudian test Ping kepada sesama VLAN.
G. Kesimpulan
DHCP sangat diperlukan dalam suatu jaringan local untuk membantu memudahkan pengalokasian alamat IP dalam satu jaringan.
F. Referensi
